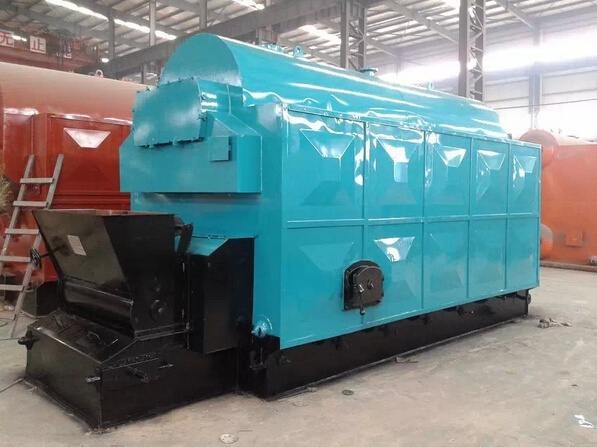

简 介： DZL卧式自动链条燃*蒸汽锅炉型式为卧式快装水火管锅炉、工质自然循环。
该锅炉换热系统由锅筒、左右集箱、水冷壁组成，主要受热面有炉膛水冷壁，部分锅筒和锅筒内对流管束。本产品出厂时由五大部分组成：锅炉主体、烟风道、除尘器、管路系统。其中前四部分已在厂内制造完毕，运输至安装现场进行组装即可，可大大缩短安装周期，并可产品安装质量。
DZL型卧式自动链条炉排燃*蒸汽锅炉(生物质锅炉)，是一种卧式三回程水火管混合式锅炉，在锅筒内布置一束螺纹烟管。炉膛左右二侧装有光管水冷墙。采用轻型链条炉排实现机械加煤，配有鼓风机、引风机进行机械通风，并装有刮板式出渣机实现自动出渣。该炉前后拱采用新型的节能技术炉拱。燃料自煤斗落到炉排上，进入炉膛燃烧后，火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱，再由前烟箱折回锅内管束，通过后烟箱进入省煤器，然后由引风机抽引通过烟道至烟囱排向大气。
适用范围： 卧式自动燃*蒸汽锅炉的主要用途为工业生产提供*质蒸汽和动力。如纺织，造纸，橡胶，食品，医院等行业。 性能特点：
1.锅炉型式为卧式快装水火管锅炉、工质自然循环。 2 .设计性能*进：
该锅炉主要受热面管采用20#低中压锅炉用无缝钢管制成，锅筒采用锅炉专*钢板制成。左右集箱采用无缝钢管制成。
3.锅炉炉拱采用耐火混凝土捣制而成。后拱低而长，因此燃烧良好，两翼烟道和侧墙砖采用耐火材料烧结砖。锅炉前墙、后墙采用通用耐火砖。
4.炉排配风合理，燃烧室较大，煤种适用性强。适应各类烟煤或无烟煤、混合煤。燃烧充分。由于高温烟气**进入沉降室，再由两侧进入两翼烟道、前烟箱，因而消烟除尘效果好。
5.水循环简单，受压部件结构合理，在水质的情下，完*可以安*运行。
6.卧式链条燃*蒸汽锅炉的燃烧设备为快装炉排，燃烧设备在厂内制造安装完毕，运输至工地后直接安装在地基上即可。具有结构合理、紧凑，钢材耗量低，使锅炉性能、重量、结构尺寸与国内同容量产品相比具有明显的*进性。
工作过程：
颗粒大致均匀的煤块由自动上煤机投落在煤斗内，在链条炉排的转动下进入前拱进行预热区。在着火区燃尽后落入渣池。炉膛燃烧产生的高温烟气由拱口在两翼烟道下部进入炉膛后部，再由两翼烟道进行换热，向前流经前烟箱，进入对流管束换热后由锅筒尾部进入省煤器、除尘器、通过引风机送入烟囱，排入大气。
卧式自动链条燃*蒸汽锅炉给水由锅炉给水泵完成，软化水由给水管省煤器，然后进入锅筒，再由下降管进入左右集箱。两侧水冷壁进行吸热汽化产生蒸汽，蒸汽进入锅筒内汽水分离器，经分离后由主汽阀进入需热流程。
【 DZL型卧式自动链条燃煤蒸汽锅炉—技术参数 】
|
|
|
序号
|
项目
|
单位
|
技术参数
|
|
1
|
型号
|
|
DZL1-0.7-AII
|
DZL2-0.7-AII
|
DZL2-1.25-AII
|
DZL4-1.25-AII
|
DZL4-1.6-AII
|
|
2
|
运输尺寸
|
M
|
5.9×1.8×3.2
|
5.6×2.5×3.3
|
5.6×2.5×3.3
|
6.2×2.5×3.6
|
6.8×2.6×3.5
|
|
3
|
蒸发量
|
t/h
|
1.0
|
2.0
|
2.0
|
4.0
|
4.0
|
|
4
|
工作压力
|
Mpa
|
0.7
|
0.7
|
1.25
|
1.25
|
1.6
|
|
5
|
蒸汽温度
|
℃
|
169.6
|
169.6
|
193
|
194
|
203
|
|
6
|
设计热效率
|
%
|
73.94
|
75.63
|
75.65
|
77.21
|
76.87
|
|
7
|
小时耗煤量
|
kg/h
|
198
|
396.59
|
400.6
|
586.5
|
676.6
|
|
8
|
受热面积
锅炉+省煤器
|
m2
|
38.29
|
81.93
|
81.93
|
143.31
|
210.06
|
|
9
|
炉排面积
|
m2
|
2.605
|
3.0
|
3.0
|
5.95
|
4.55
|
|
10
|
燃烧方式
|
|
链条层燃
|
|
11
|
适用煤种
|
|
II类烟煤
|
|
12
|
锅炉重量
|
t
|
16
|
17.8
|
18.8
|
26
|
28.6
|
|
★注★：我们将尽可能地在本网站提供准确的信息。本网站内所涉及的产品图片与实物可能有细微区别，效果演示图和示意图仅供参考( 部分图片为合成图、模拟演示图、效果图 )，有关产品的外观( 包括但不限于颜色 )请以实物为准。产品价格、规格、型号、供应状况如有更改，恕不另行通知。
|
|
|
【DZL型卧式燃煤自动链条蒸汽锅炉—出厂配置清单】
|
|
河南远大热能有限公司
|
DZL型卧式燃煤自动链条蒸汽锅炉配置清单
|
第1页
|
|
共3页
|
|
序号
|
图号或型号
|
产品名称
|
产地
|
单位
|
数量
|
备注
|
|
一
|
锅炉主机
|
|
|
1
|
HAWS10140-00-0
|
锅炉主机
|
本厂
|
台
|
1
|
终身保修
|
|
二
|
阀门仪表
|
|
|
1
|
Y-150
|
压力表
|
郑 州
|
块
|
4
|
一年包换
|
|
2
|
X14H-1.6
|
压力表三通旋塞
|
郑 州
|
件
|
2
|
一年包换
|
|
3
|
HAW8143-01-0
|
压力表存水弯管
|
郑 州
|
件
|
1
|
一年包换
|
|
4
|
YMK-50-C
|
压力控制器
|
南京
|
块
|
1
|
一年包换
|
|
5
|
A48H-1.6C
|
全启弹簧安全阀
|
郑 州
|
只
|
2
|
一年包换
|
|
6
|
J41H-1.6C
|
主汽阀
|
郑 州
|
只
|
1
|
一年包换
|
|
7
|
J41H-1.6C
|
主汽阀
|
郑 州
|
只
|
1
|
一年包换
|
|
8
|
J41H-1.6C
|
截止阀
|
郑 州
|
只
|
1
|
一年包换
|
|
9
|
H41H-1.6C
|
止回阀
|
郑 州
|
只
|
1
|
一年包换
|
|
10
|
HAW8143-02-0
|
压力表存水弯管
|
郑 州
|
件
|
1
|
一年包换
|
|
11
|
A47H-1.6C
|
全启弹簧安全阀
|
郑 州
|
只
|
1
|
一年包换
|
|
12
|
P48H-1.6Q
|
排污阀
|
郑 州
|
只
|
4
|
一年包换
|
|
13
|
P48H-1.6Q
|
排污阀
|
郑 州
|
只
|
2
|
一年包换
|
|
14
|
J41H-1.6C
|
截止阀
|
郑 州
|
只
|
9
|
一年包换
|
|
15
|
Q41F-1.6Q
|
球阀
|
郑 州
|
只
|
4
|
一年包换
|
|
16
|
X49F-25-440
|
平板水位计
|
开封
|
只
|
2
|
一年包换
|
|
17
|
SZB-IV
|
电极式水位控制器
|
南京
|
只
|
2
|
一年包换
|
|
18
|
P48H-1.6Q
|
排污阀
|
郑 州
|
只
|
4
|
一年包换
|
|
19
|
GB5780-86
|
螺栓
|
郑州
|
个
|
72
|
一年包换
|
|
20
|
GB6170-86
|
螺母
|
郑州
|
个
|
72
|
一年包换
|
|
21
|
JB/T87-94
|
衬垫
|
周口
|
个
|
16
|
一年包换
|
|
22
|
GB5780-86
|
螺栓
|
郑州
|
个
|
40
|
一年包换
|
|
23
|
GB6170-86
|
螺母
|
郑州
|
个
|
40
|
一年包换
|
|
24
|
JB/T87-94
|
衬垫
|
周口
|
个
|
10
|
一年包换
|
|
25
|
HAWS10146-00-0
|
平台、扶梯
|
本厂
|
套
|
1
|
终身保修
|
|
26
|
HAWS10147-00-0
|
烟风道
|
本厂
|
套
|
1
|
终身保修
|
|
27
|
HAWS10147-01-0
|
鼓风机出口接管
|
本厂
|
件
|
1
|
终身保修
|
|
28
|
HAWS10147-02-0
|
省煤器入口接管 （选配）
|
本厂
|
件
|
1
|
终身保修
|
|
29
|
HAWS10147-03-0
|
省煤器出口接管 （选配）
|
本厂
|
件
|
1
|
终身保修
|
|
30
|
HAWS10147-04-0
|
弯接管
|
本厂
|
件
|
2
|
终身保修
|
|
31
|
HAWS10147-05-0
|
除尘器进口接管
|
本厂
|
件
|
1
|
终身保修
|
|
32
|
HAWS10147-06-0
|
除尘器底座
|
本厂
|
件
|
1
|
终身保修
|
|
33
|
HAWS10147-07-0
|
引风机入口接管
|
本厂
|
件
|
1
|
终身保修
|
|
34
|
HAWS10147-08-0
|
引风机出口接管
|
本厂
|
件
|
1
|
终身保修
|
|
35
|
6X52
|
石棉带
|
周口
|
米
|
40
|
五年备用
|
|
36
|
GB5781-86
|
螺栓
|
郑州
|
个
|
254
|
一年包换
|
|
37
|
GB6170-86
|
螺母
|
郑州
|
个
|
254
|
一年包换
|
|
38
|
GB799-86
|
地脚螺栓
|
郑州
|
个
|
8
|
一年包换
|
|
39
|
GB6170-86
|
螺母
|
郑州
|
个
|
8
|
一年包换
|
|
40
|
9-19№10D左135°
|
引风机
|
新乡
|
台
|
1
|
一年包换
|
|
41
|
G6-45-11№7.1A右0°
|
鼓风机
|
新乡
|
台
|
1
|
一年包换
|
|
42
|
HAWS8148-00-0
|
省煤器（包括零部件） （选配）
|
山东
|
台
|
1
|
一年包换
|
|
43
|
XS-6A
|
除尘器（包括零部件）
|
本厂
|
台
|
1
|
终身保修
|
|
44
|
JGGC8-200/25
|
补水泵
|
郑州
|
台
|
1
|
一年包换
|
|
45
|
DX-6
|
电器控制柜
|
南京任泰
|
台
|
1
|
一年包换
|
|
46
|
美国弗莱克全自动
|
水处理
|
美国弗莱克
|
台
|
1
|
一年包换
|
|
47
|
ZLX-6
|
出渣机
|
郑州
|
台
|
1
|
一年包换
|
|
48
|
ZGS-6
|
上煤机（包括零部件）
|
郑州
|
台
|
1
|
一年包换
|
|
49
|
XBT-6
|
调速箱
|
上海
|
台
|
1
|
一年包换
|
|
50
|
HAWS10140-00-0
|
自动链条炉排
|
新乡
|
台
|
1
|
终身保修
|
|
三
|
用 户 图 样 技 术 文 件 清 单
|
|
1
|
|
安全阀排放量计算书
|
随机资料
|
份
|
1
|
|
|
2
|
|
安装使用说明书
|
随机资料
|
份
|
1
|
|
|
3
|
|
产品质量证明书
|
随机资料
|
份
|
1
|
|
|
4
|
|
锅炉产品安全质量监督检验证书
|
随机资料
|
份
|
1
|
|
|
5
|
|
锅炉主辅机总体布置图
|
随机资料
|
份
|
1
|
|
|
6
|
|
锅炉总图
|
随机资料
|
份
|
1
|
|
|
7
|
|
锅炉本体
|
随机资料
|
份
|
1
|
|
|
8
|
|
管道、阀门仪表
|
随机资料
|
份
|
1
|
|
|
10
|
|
锅炉基础图
|
随机资料
|
份
|
1
|
|
|
1、产品报价内应包含以上所有锅炉辅机配件,监督电话：0394-6771818。
|
|
2、以上锅炉配置可根据客户特殊要求更改，须在我公司工程师指导下进行。
|
|
3、我公司锅炉辅机配件不断追求最高配置，如有变动不另行通知，以签订合同发货清单为准。
|
|
